项目背景：

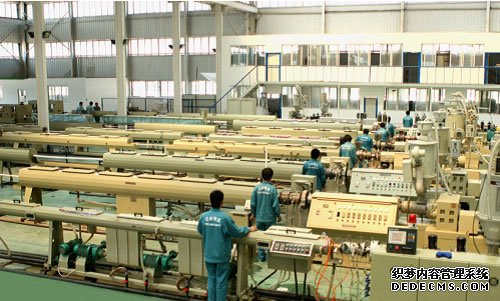

某塑胶工厂配有一台容量2000KVA变比10/0.4KV变压器，负载有变频电机设备，并且已经装配有两面电容补偿柜补偿30kva*20=600kva，配有6%电抗器通过接触器来控制投切的，电容补偿柜配置的电抗器在设备投入使用半年后接线桩头烧坏。

解决方案：

该工厂主要负载设备在运行时不仅产生大量谐波，而且功率因数比较低，只有0.75左右，远小于0.9的功率因素考评要求，需要进行无功补偿，目前在配电系统中已经设计安装了两套串接6%电抗器的电容补偿柜来满足无功补偿的需要，因为同一系统内采用两套无源滤波补偿方式极易引发谐振造成安全事故，在设计滤波补偿时尽量予以避免，因此本项目中谐波治理更适合采用有源滤波器进行精确谐波治理来消减系统内的谐波含量，保护电容补偿柜免受谐波的入侵而正常安全长期运行。

考虑到测试结果和谐波电流叠加推算的局限性，系统实际谐波含量会有一定范围的波动，因此配置有源滤波器规格时需留有一定的余量来应对波动变化，据此分析有源滤波器的容量建议选择400A，能将有效吸收系统内谐波电流、确保无功补偿柜等设备免受谐波的危害。

治理效果：

项目整改后，设备投运正常，运行良好，功率因数达标，总谐波含量仅为未整改前的16%。
