电抗器

HDR-L电抗器在低压工频(50HZ或60HZ)1kV以下电力系统中，与电容器组成多种低阻抗通道，有效消除系统谐波，改善电网质量。

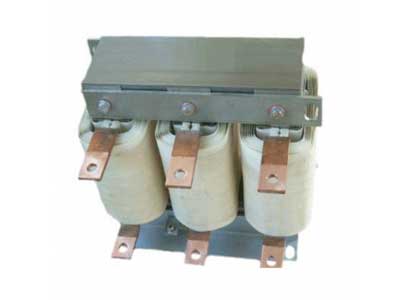

HDR-L变频器专用进出线电抗器

低压变频器专用进出线电抗器是变频器系统中重要的配套设备，主要起到滤波和限制电流变化率的作用。

应用:变频器进出线专用配套电抗器

选型表

输入电抗器型号 inputtype	输出电抗器型号 output type	电机功率 power	重量 weight	尺寸(LWH) mm dimensions
HDR-L-5A-I	HDR-L-5A-O	1.5kW	2Kg	10080110
HDR-L-20A-I	HDR-L-20A-O	7.5kW	3.5Kg	160140140
HDR-L-40A-I	HDR-L-40A-O	15kW	4Kg	160140140
HDR-L-80A-I	HDR-L-80A-O	30kW	9Kg	190170160
HDR-L-150A-I	HDR-L-150A-O	55kW	16Kg	225160230
HDR-L-250A-I	HDR-L-250A-O	110kW	19Kg	225160230
HDR-L-490A-I	HDR-L-490A-O	220kW	35Kg	290190310
HDR-L-700A-I	HDR-L-700A-O	315kW	41Kg	290200310
HDR-L-1000A-I	HDR-L-1000A-O	450kW	75Kg	360230420

注：其他规格的HDR-L可接受定制

滤波补偿装置技术参数

额定电压	Rated voltage	AC1000V 以下	Under AC1000V
电抗率	Reactance ratio	7%、14%	7%、14%
电抗值偏差	Reactance tolerance	≤ ± 3%	≤ ± 3%
温升	Temperature rise	≤85k	≤85k
海拔	Above sea level	2000M	2000M
执行标准	Standard	IEC289:1987	IEC289:1987
额定容量	Rated capacity	与电容器匹配	Match the capacitor
绝缘等级	Insulation level	F/H	F/H
噪音	Noise	≤45db	≤45db
质保	Warranty	12个月	12 months
过载	Overload	1.35In连续运行；1.5In持续60S	1.35In constant operation; 1.5In constant 60S
线性度	Linearity	1.8倍额定电流	1.8times the rated current

主要规格型号

配套电容器容量 kvar Capacitor capacitance kvar	电感值 mH Inductance value mH	额定电流 (A) Rated current(A)	外形尺寸 (mm) W×D×H Dimension(mm)W×D×H
5	10.27	6.01	270×220×160
10	5.13	12.03	270×220×160
15	3.42	18.04	270×220×160
20	2.57	24.06	270×220×160
25	2.05	30.07	270×220×160
30	1.71	36.08	270×220×160
60	0.86	72.16	280×235×175

电容器容量 kvar Capacitor capacitance kvar	电感值 mH Inductance value mH	额定电流 (A) Rated current(A)	外形尺寸 (mm) W×D×H Dimension(mm)W×D×H
5	24.57	5.50	210×140×145
10	12.28	11.00	250×155×160
15	8.19	16.50	250×170×175
20	6.14	21.99	280×180×205
25	4.91	27.49	290×180×195
30	4.09	32.99	290×185×195
60	2.05	65.98	330×205×291
