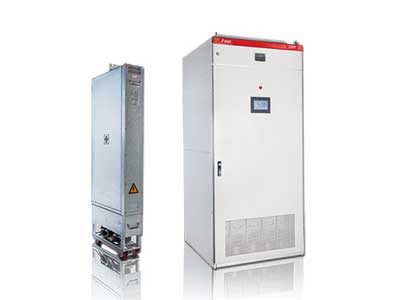

HDR-APF并联有源电力滤波装置
HDR-APF并联有源电力滤波装置
HDR-APF并联有源电力滤波装置工作原理
HDR-APF并联有源电力滤波装置主要功能
HDR-APF并联有源电力滤波装置性能特点
HDR-APF并联有源电力滤波装置技术参数
HDR-APF并联有源电力滤波装置型号规格
采用当前最先进的模拟逻辑方式消除电网谐波，实时检测电网中由非线性负载产生的电流波形,动态生成反向谐波电流,用以补偿负载谐波电流。具有响应速度快、滤波范围广、滤波效率高、不受系统参数影响以及体积小等优点，达到改善用电质量，降低电网损耗、提高供电利用效率和带载能力的目的,是最理想的滤波产品。
行业:冶金、矿山、石油、化工、机械、轻工、市政、大型场馆、电子、煤炭、有色、汽车制造、船舶等
工况:整流器、变频器、大型UPS、中频炉、电焊机、荧光灯、电脑、电梯、变频空调、直流调速、直流充放电机等
HDR-APF并联有源电力滤波装置工作原理
实时检测电网中负载电流，快速分离出谐波电流分量，并根据谐波电流的大小产生控制指令，实时产生大小相等、方向相反的补偿电流注入到电网中，实现瞬时滤除谐波电流。

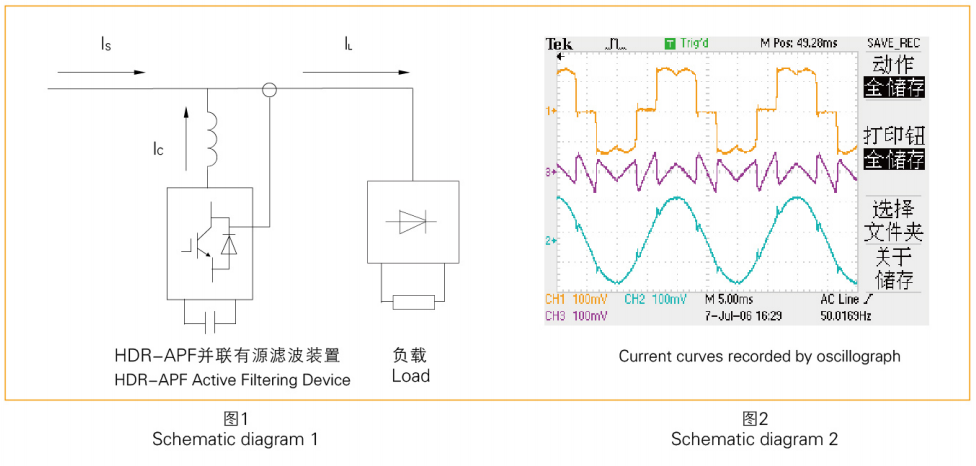

图1是并联有源滤波装置治理谐波污染的原理示意图，其治理目标是要在电源侧得到只含有50Hz正弦波的电流。其中IL为负载电流，Ic为HDR-APF发出的补偿电流,Is为电源侧总电流。HDR-APF投入前Is等于IL。
图2为HDR-APF投入后TEK示波器记录的三个电流的波形，上面的是谐波含量丰富的负载电流IL波形，中间的是并联有源滤波装置输出的补偿电流Ic波形,下面的是补偿后谐波含量很小的总电流Is波形。
HDR-APF并联有源电力滤波装置主要功能
实时谐波滤除:消除非线性负载产生的谐波电流,降低系统电压总谐波畸变率。
降耗节能:减少线路损耗及变压器损耗，改善设备发热状况，延长设备使用寿命。提高系统运行的稳定性、安全性、可靠性。
HDR-APF并联有源电力滤波装置性能特点
广:滤除的谐波次数范围广，可滤除2~50次谐波。既可滤波除特征次谐波，也可滤除非特征次谐波。
高:谐波滤除率高。在额定输出及相应谐波电流情况下，滤除率可高达95%。
快:响应速度快。谐波补偿电流完全响应时间小于10ms。
稳:可单相态注入补偿电流，改善系统三相不平衡。
自动消除谐振，无谐振之忧，保障设备及系统安全运行，
可设定输出或最大100%限流输出，保证装置长期稳定运行。
兼具滤波及无功补偿(感性或容性)功能，亦可单独设置为滤波或无功补偿功能。
实时故障记录和事件记录，
设计选型简单，安装、操作和维护简单。
最大可10台扩展并联运行【注:大于10台并联时需配置适配器。】。
具有系统过压保护、欠压保护;输出过流保护;过热保护;控制电压欠压保护等。
HDR-APF并联有源电力滤波装置技术参数
|
输入 Input |
|
|---|---|
|
工作电压(V) Working voltage (V) |
AC380 ± 15% {注2] Note 2) |
|
工作频率(Hz) Working frequency (Hz) |
50 ± 0.5 |
|
性能指标 Performance |
|
|
滤波范围 Filtering range |
2~50次谐波 the 2nd to 50th order |
|
滤波能力 Filtering capability |
可高达95% (TDD) Up to 95% (TDDI) |
|
响应时间 Response time |
< 10ms |
|
功率因数矫正 Power factor correction |
有，可设定 Can be setup. |
|
限流能力 Current-limiting capability |
自动限流100%额定输出 Automatic current-limiting, 100% rated output |
|
接口模块 Interface |
|
|
显示界面 Interface |
LCD屏 LCD display |
|
操作按钮 Operating button |
增量、减量、设置、确认、运行、停止 Up, down, setup, confirm, run, stop |
|
界面指示灯 Signal light |
运行（绿） Operation (Green) |
|
显示语言 Display language |
简体中文 Simplified Chinese |
|
产品配置 Product configuration |
|
|
单机运行 Individual module operation |
可以 Yes |
|
并联运行 Parallel operation |
可以多台并联运行 Allow for multiple modules operating in parallel. |
|
适配互感器变比 CT ratio |
不限（可设置） Without limit (can be setup) |
|
互感器接线 CT connection |
A相、B相（三相三线系统）或A相、B相及C相（三相四线系统） A phase, B phase (three -phase three-wire system) or A phase, B phase and C phase (three-phase four-wire system) |
|
环境条件 Environment conditions |
|
|
环境温度 Ambient temperature |
−10℃ ~40℃ |
|
存储温度 Storage temperature |
−40℃ ~ 65℃ |
|
相对湿度 Relative humidity |
最大95%，无凝露 Maximum 95%, no condensing |
|
海拔高度 Altitude |
1000m以下 [注3] Under 1000m (Note 3) |
有源电力滤波器订货范例：
具体型号： APF-100/380-BM
HDR-APF并联有源电力滤波装置型号规格
三相三线系列
|
型号 Model |
HDR-APF-25/380-AM | HDR-APF-30/380-AM | HDR-APF-50/380-AM | HDR-APF-100/380-AM |
|---|---|---|---|---|
|
额定补偿电流A Rated compensating current A |
25 | 30 | 50 | 100 |
|
工作电压V Working voltage V |
AC380 ± 15% | |||
|
工作频率Hz Working frequency Hz |
50 ± 0.5 | |||
|
参考尺寸 mm Overall dimension mm （宽W×深D×高H） |
482 × 650 × 132 | 482 × 650 × 132 | 482 × 650 × 132 | 680 × 580 × 200 |
|
进线方式 Incoming line installation |
上进线或下进线 Install the incoming line from the top or through the bottom |
|||
|
电流互感器 CT |
500:5至5000:5（或用户自定义 ） 500:5 or 5000:5 (or customized) |
|||
|
型号 Model |
HDR-APF-150/380-AM | HDR-APF-200/380-AM | HDR-APF-300/380-A |
|---|---|---|---|
|
额定补偿电流A Rated compensating current A |
150 | 200 | 300 |
|
工作电压V Working voltage V |
AC380 ± 15% | ||
|
工作频率Hz Working frequency Hz |
50 ± 0.5 | ||
|
参考尺寸 mm Overall dimension mm （宽W×深D×高H） |
680 × 580 × 200 | 680 × 580 × 200 | 1000 × 800 × 2200 |
|
进线方式 Incoming line installation |
上进线或下进线 Install the incoming line from the top or through the bottom |
||
|
电流互感器 CT |
500:5至5000:5（或用户自定义 ） 500:5 or 5000:5 (or customized) |
||
三相四线系列
|
型号 Model |
HDR-APF-25/380-BM | HDR-APF-30/380-BM | HDR-APF-50/380-BM | HDR-APF-100/380-BM |
|---|---|---|---|---|
|
额定补偿电流A Rated compensating current A |
25 | 30 | 50 | 100 |
|
工作电压V Working voltage V |
AC380 ± 15% | |||
|
工作频率Hz Working frequency Hz |
50 ± 0.5 | |||
|
参考尺寸 mm Overall dimension mm （宽W×深D×高H） |
482 × 650 × 132 | 482 × 650 × 132 | 482 × 650 × 132 | 680 × 580 × 200 |
|
进线方式 Incoming line installation |
上进线或下进线 Install the incoming line from the top or through the bottom |
|||
|
电流互感器 CT |
500:5至5000:5（或用户自定义 ） 500:5 or 5000:5 (or customized) |
|||
|
型号 Model |
HDR-APF-150/380-BM | HDR-APF-200/380-BM | HDR-APF-300/380-B |
|---|---|---|---|
|
额定补偿电流A Rated compensating current A |
150 | 200 | 300 |
|
工作电压V Working voltage V |
AC380 ± 15% | ||
|
工作频率Hz Working frequency Hz |
50 ± 0.5 | ||
|
参考尺寸 mm Overall dimension mm （宽W×深D×高H） |
680 × 580 × 200 | 680 × 580 × 200 | 1000 × 800 × 2200 |
|
进线方式 Incoming line installation |
上进线或下进线 Install the incoming line from the top or through the bottom |
||
|
电流互感器 CT |
500:5至5000:5（或用户自定义 ） 500:5 or 5000:5 (or customized) |
||
选型需要提供以下资料
系统短路容量和变压器参数
系统一次系统图
非线性负载类型、容量及数量
系统需补偿的谐波电流总量
系统内的电容补偿装置容量、分组数量、有无串抗等
安装空间要求及进线方式
