HDR-SVG有源无功发生装置

HDR-SVG有源无功发生装置

HDR-SVG有源无功发生装置是基于电力电子技术的无功补偿装置,其核心部件是由多个电力电子器件(如IGBT)组成的变流器。它通过实时检测电网中的无功功率需求,将直流侧的电能转换为与电网电压同频率、同相位的交流电能,并根据需要向电网注入或吸收无功电流,以实现对电网无功功率的动态补偿,维持电网电压稳定。

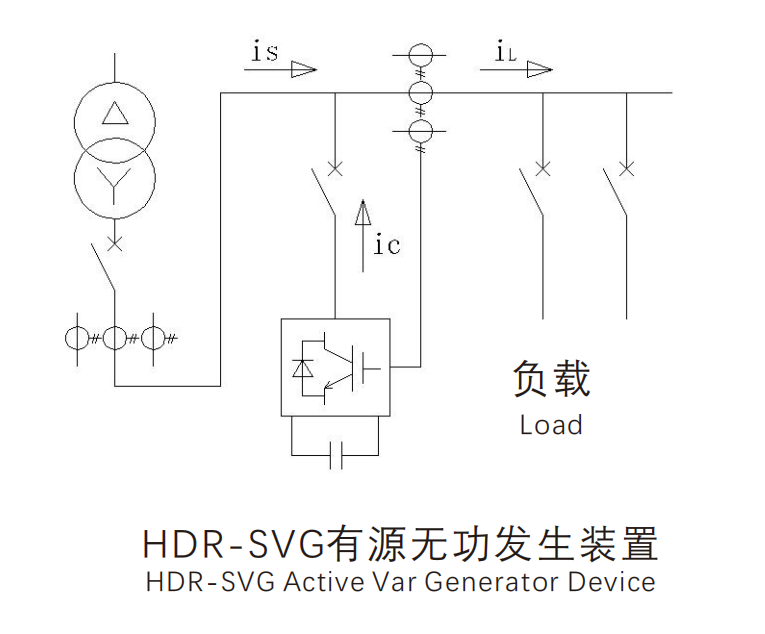

HDR-SVG有源无功发生装置接线

HDR-SVG有源无功发生装置应用领域

行业:冶金、矿山、石油、化工、机械、轻工、市政、煤炭、商业建筑、制造等


HDR-SVG有源无功发生装置性能特点

稳定:改善负荷不平衡,抑制电压波动与闪变,抑制系统震荡。

高效:单相/三相调节,可实现功率因数全程稳定为1

快速:动态效应时间≤5ms

损耗:满载有功损耗≤2.5%,低于行业3%-4%

噪音:满载噪音≤60dB,低于行业70dB

先进:采用国际最新控制理论及优质器件

灵活:从感性到容性的双向动态无缝无功功率调节

保护:过压、欠压保护,输出过流,过热保护,综合保护等。


HDR-SVG有源无功发生装置技术参数
额定电压
Rated voltage
380V/660V 补偿无功
compensate reactive
-1 ~ +1 可调
-1 ~ +1 variable
频率
Frequency
50/60Hz 冷却方式
cooling method
强制风冷
forced aircooling
有功损耗
Active power loss
≤ 2.5% 噪音
noise
≤ 60dB
电路结构
Circuit structure
三相三线 /三相四线
3P3W/3P4W
三相不平衡
three-phase imbalance
100% 完全补偿
100% fullcompensation
海波高度
Circuit structure
≤ 2000m 运行环境
running environment
-25℃ ~ 45℃

HDR-SVG有源无功发生装置选型表
型号
type
电压
voltage
额定容量
capacity
重量
weight
尺寸(LWH) mm
dimensions
HDR-SVG-30/380-M-A/B 380V 35kvar 25Kg 470530180
HDR-SVG-50/380-M-A/B 380V 50kvar 30Kg 500570200
HDR-SVG-100/380-M-A/B 380V 100kvar 50Kg 500640 240
HDR-SVG-150/380-M-A/B 380V 150kvar 55Kg 530660 280
HDR-SVG-100/660-M-A/B 660V 100kvar 65Kg 530660280
HDR-SVG-200/380-A/B 380V 200kvar 700Kg 8008002200(整机)
HDR -SVG-300/380-A/B 380V 300kvar 750Kg 8008002200(整机)
HDR-SVG-400/380-A/B 380V 400kvar 800Kg 8008002200(整机)
HDR-SVG-500/380 -A/B 380V/660V 500kvar 850Kg 80010002200(整机)

注:1、其它规格型号的 HDR-SVG 可接受订制。

注:2、A表示为三相三线,B表示为三相四线,M表示为模块(无M表示为整机)。
