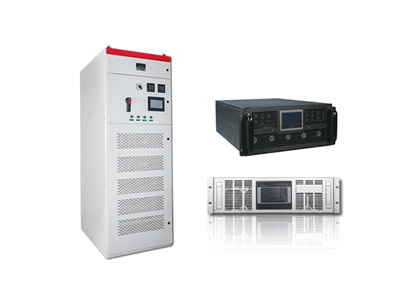

电能质量综合装置治理装置

电能质量综合装置治理装置功能

通过电能质量分析仪对电网系统谐波测试,发现系统存在各种电能质量问题(例如:功率因数低、谐波大,电压暂降等),电能质量谐波严重影响到变压器发热严重、原电容器频繁鼓胀、精密设备无法正常工作、继电保护误动作、设备经常停机、N线电流较大/三相不平衡等。电能质量综合治理装置以并联方式接入配电系统,实时监测系统的各种电能参数,通过控制计算及逻辑变化,计算出系统所需的动态无功分量及谐波分量,然后通过PWM电路实时产生系统所需要的无功与谐波电流注入到配电系统中,实现智能动态补偿与谐波治理。

电能质量综合装置治理装置

产品 模块混合滤波补偿装置
基本参数
额定电压(V) 400-690
额定频率(Hz) 46-54
整机效率 97.8%
电网结构 三相三线/三相四线
电路拓扑 3电平
性能指标
补偿方式 谐波补偿、无功补偿、谐波和无功同补、不平衡补偿
谐波次数 2-50次谐波全消除或选定次数的谐波
滤波程度 全容量
谐波滤除率 ≥95%(滤波器容量足够情况下)
目标功率因数 用户可根据实际需求设定
控制算法 瞬时无功/FFT
IGBT开关频率 ≥20kHz
冷却方式 强制风冷
噪音 ≤65dB
保护功能 过欠压、过流、短路、过温、频率保护、脉冲异常保护、软关断、限流
通讯监控能力
通讯接口 RS485/RS232/以太网
通讯协议 Modbus/ TCP/IP Client
显示界面 7寸触摸屏
故障告警 屏幕显示和继电器输出
外型尺寸(宽*深*高)
有源容量(A) 无源容量(kvar) 卧式模块 立式模块
25/50 30×4 800*800*2200 ——
60×8 800*1000*2200 ——
100 60×4 —— 1000*1000*2200
60×5 —— 1000*1000*2200
60×6 —— 1000*1000*2200
其他容量和外形尺寸需咨询公司技术
环境要求
海拔高度 ≤2000m
运行温度 -10℃-+45℃
运行湿度 ≤90%,无凝露
防护等级 IP20/IP30
企业资质及标准
资质认证 电力工业电气设备检试中心认证
信息产业部通讯电源产品型试报告
国网电力科学研究院电气设备检测中心认证
公路所权威检测报告
上海电器设备检测所型试报告
国家智能电网用户端产品(系统)质量监督检验中心
中国质量认证中心CCC认证
遵循标准 企标、NB/T 41006-2014、JG/T 417-2013、YD/T 2323-2016、JBT 11067-2011等


电能质量综合装置治理装置应用范围

适用于0.4KV/0.69KV系统中动态补偿无功和谐波电流。

订货范例:

具体型号:500kvar/0.4KV/0.69KV

技术参数:谐波补偿容量最大输出500kvar

电压等级:0.4KV/0.69KV

防护等级:IP20(可按客户要求定制)
